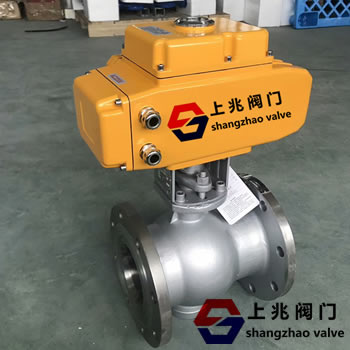

Q947F防爆電動固定球閥
日期： 22-03-08 閱讀次數：
Q947F防爆電動固定球閥技術參數
Q47f防爆電動固定球閥Q947H電動固定球閥Q947Y電動固定硬密封球閥/電動固定軟密封球閥/電動固定法蘭球閥/電動不銹鋼球閥/電動手動固定球閥/防爆電動球閥/電動開關式固定球閥/電動可調式固定球閥由帶角行程的電動執行機構和固定球閥組成，適用于兩位切斷和調節場合。固定球閥閥體與執行機構直接連接，電動執行機構內置伺服系統，不銹鋼閥門輸入4-20mA信號和220VAC電源即可控制，無需額外的伺服放大器。固定式電動球閥有兩種閥體結構：兩件式和三件式。中間法蘭用螺栓連接，密封由嵌入不銹鋼環的強化聚四氟乙烯制成。鋼圈后面沒有彈簧，保證閥座緊貼球體，保持密封。上下閥桿上沒有聚四氟乙烯軸承，減少了摩擦，操作省力。小軸底部沒有拉環，保證球和密封圈的接合位置。固定球閥廣泛用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管道中切斷或循環介質。
Q947F防爆電動固定球閥特點：
1.省力操作：球體由上下軸承支撐，減少了摩擦，消除了入口壓力驅動球體與密封座之間的巨大密封載荷而產生的過大扭矩。
2.密封性能可靠：不銹鋼閥座內嵌聚四氟乙烯密封圈，金屬閥座端部設有彈簧，保證密封圈有足夠的預緊力。當閥門的密封面在使用過程中出現磨損時，閥門將在彈簧的作用下繼續保證良好的密封性能。
3.防火結構：為了防止聚四氟乙烯密封圈因突然受熱或著火而燒壞，造成大量泄漏，助長火勢，在球體和閥座之間設置了防火密封圈。當密封圈燒壞后，閥座密封圈在彈簧力的作用下迅速推向球體，形成金屬對金屬的密封，從而達到一定的密封效果。耐火測試符合APl 6FA和APl 607標準的要求。
4.自動泄壓功能：當閥腔內停滯的介質壓力異常升高超過彈簧預緊力時，閥座后退遠離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
5.排水管道：閥體頂部和底部設有排水閥，可檢查閥座是否泄漏。當閥門在工作過程中處于全開或全閉狀態時，可以將中間腔的壓力去掉，直接更換填料。它能排出中間腔內的滯留物，減少介質對閥門的污染。輔助密封設置系統(如客戶需要，請?jiān)谟嗁?gòu)時說明)
