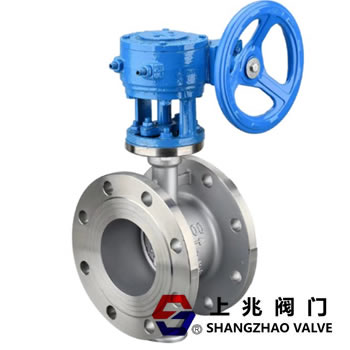

D341X-10P-200_蝸輪蝸桿不銹鋼蝶閥
日期： 25-05-30 閱讀次數：
在現代工業的供排水及調節控制領域，軟密封不銹鋼蝶閥發揮著至關重要的作用。其中，D341X - 10P - 200 蝸輪蝸桿不銹鋼蝶閥便是一款性能卓越的產品，屬于法蘭不銹鋼蝶閥和橡膠密封法蘭蝶閥的范疇，具有眾多顯著特點，廣泛應用于多個行業。
從產品概述來看，D341X - 10P - 200 不銹鋼軟密封法蘭蝶閥為軟密封中線法蘭蝶閥，采用雙偏心法蘭式設計，這種設計使得其結構十分緊湊。只需進行 90°回轉，就能夠輕松實現開關操作，而且密封性能可靠，使用壽命長。正因如此，它被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統的供排水中，主要作為調節和截止的關鍵部件使用。
該蝶閥具備諸多突出的產品特點。它采用中線結構，擁有越關越緊的密封功能，這保障了其密封性能的可靠性。密封副材料選用不銹鋼和丁腈耐油橡膠配對，極大地延長了產品的使用壽命。橡膠密封圈的位置十分靈活，既可以位于閥體上，也可以位于蝶板上，能夠根據不同特點的介質進行選擇，方便用戶的多樣化需求。蝶板采用框架結構，具有強度高、過流面積大、流阻小的優點。整體經過烤漆處理，能有效地防止銹蝕，如果需要使用于不同介質，只要更換密封閥座密封材料即可。此閥還具有雙向密封功能，在安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝，而且其結構獨特，操作起來靈活、省力又方便。
在主要技術參數方面，公稱通經 DN 范圍在 50 - 2000mm 之間。公稱壓力 PN 有 0.6、1.0、1.6MPa 等不同規格，密封試驗壓力分別對應為 0.66、1.1、1.76MPa，強度試驗壓力分別為 0.9、1.5、2.4MPa。適用溫度根據橡膠材質的不同有所區別，丁腈橡膠適用范圍為 - 40℃ - 90℃，氟橡膠適用范圍為 - 20℃ - 200℃，適用介質包括水、空氣、天然氣、油品及弱腐蝕性流體，泄漏率符合 GB/T13927 - 92 標準，驅動方式有蝸輪傳動、電動、氣動、液動等。
該蝶閥的主要零部件材料也有明確的規定。閥體材料有 WCB、QT450 - 10、HT200、HT250 等；蝶板材料同樣為 WCB、QT450 - 10、HT200、HT250；閥軸采用 2Cr13 材料；密封圈為丁腈耐油橡膠；填料則是柔性石墨。其執行標準也非常嚴格，制造標準為 GB/T122387 - 89，法蘭標準遵循 GB9113 - 2000、GB17241.6 - 1998，結構長度標準是 GB12221 - 89，檢驗標準為 GB/T13927 - 92。不同公稱通徑對應的外形連接尺寸也有詳細的規定，例如 DN 為 50mm 時，長度 L 為 43mm，高度 H 為 77mm 等，這里就不一一列舉。
D341X - 10P - 200 蝸輪蝸桿不銹鋼蝶閥，作為軟密封不銹鋼蝶閥、法蘭不銹鋼蝶閥和橡膠密封法蘭蝶閥的典型代表，憑借其優良的性能、可靠的質量和嚴格的標準，在眾多工業領域的供排水及控制環節中發揮著不可或缺的作用。
